詳細信息





重力澆鑄機有水平分型
可設置多段、速段以滿足澆鑄工藝要求
采用人機界面
可傾轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備
重力澆鑄機有水平分型
產品介紹
JD600-Y型傾轉式鑄造機采用可編程程序控制器PLC,行程開關控制,液壓傳動
機械部分:JD-600Y型傾斜式鑄造機械部分是由定模支撐板
,頂芯板,動模板,動模支撐板,導柱、導套、回轉支架,緩沖器,限位器和底座等部件組成。動模板
動模部分由動模板
頂芯部分由頂芯板
液壓部分
JD-600Y型傾斜式鑄造機的全部機械運動均由液壓系統實現,整個液壓系統由變量葉片泵
,電磁換向閥,管路和執行液壓缸組成,在電氣系統的控制下各運動部件可在預定的工作速度和出力下工作。液壓缸分別是執行床身傾轉運動的HSG K90/45型油缸,執行動模板開模運動FA65/125×152×600,油缸頂芯運動的FA50/100×120×50油缸。電控部分
JD-600Y型傾斜式澆注機電氣控制由功率控制部分和程序控制部分組成
。功率部分控制液壓站的開停。程序控制部主要由PLC,模擬量模塊,旋轉編碼器等組成。產品屬性

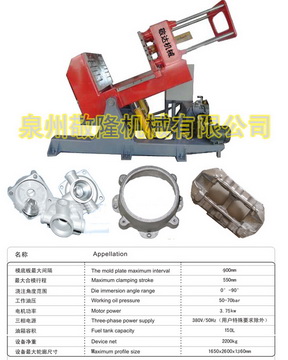

主要技術參數:
1
、模具最大尺寸 800×550×402
、最大合模力 65KN3、最大開模力 50KN
4
、最小閉合高度 3005
、動模板最大行程 6006、頂芯油缸出力 30KN
7
、工作臺傾轉角度 0~90度范圍內任意設置8
、工作臺傾轉速度 8度/S≤V≤4度/S9、液壓站額定功率 3.7KW
10
、液壓系統壓力等級 6.3Mpa11
、液壓系統工作壓力 5.5Mpa12、控制方式 手動
、自動聯系電話13004834129/15392185307
